วิธีการแต่งล้อเจียรเครื่องมือ CNC
Dec 02, 2022
การใช้เครื่องเจียรเครื่องมือ CNC
ล้อเจียรเพชรlส่งผลโดยตรงต่อการใช้งานเครื่องมือ CNC ตามปกติ เพียงส่วนเล็กๆ บางครั้งอาจทำให้โครงการทั้งหมดล้มเหลวได้ ดังนั้น วันนี้จะแนะนำวิธีการแต่งและชดเชยล้อเจียรเพชรแบบอัตโนมัติของเครื่องเจียรเครื่องมือ CNC
ด้วยการพัฒนาของเทคโนโลยีการเจียร CNC อัตโนมัติ ความต้องการอุปกรณ์สนับสนุนจึงสูงขึ้น
เทคโนโลยีการเจียรล้อเจียรอัตโนมัติแบบออนไลน์ซึ่งถือเป็นเทคโนโลยีสนับสนุนอย่างหนึ่ง จะต้องตอบสนองความต้องการของเทคโนโลยีการเจียร CNC ที่ทันสมัย และพัฒนาไปในทิศทางของความแม่นยำสูง ความเสถียรสูง และการควบคุมอัตโนมัติเต็มรูปแบบ

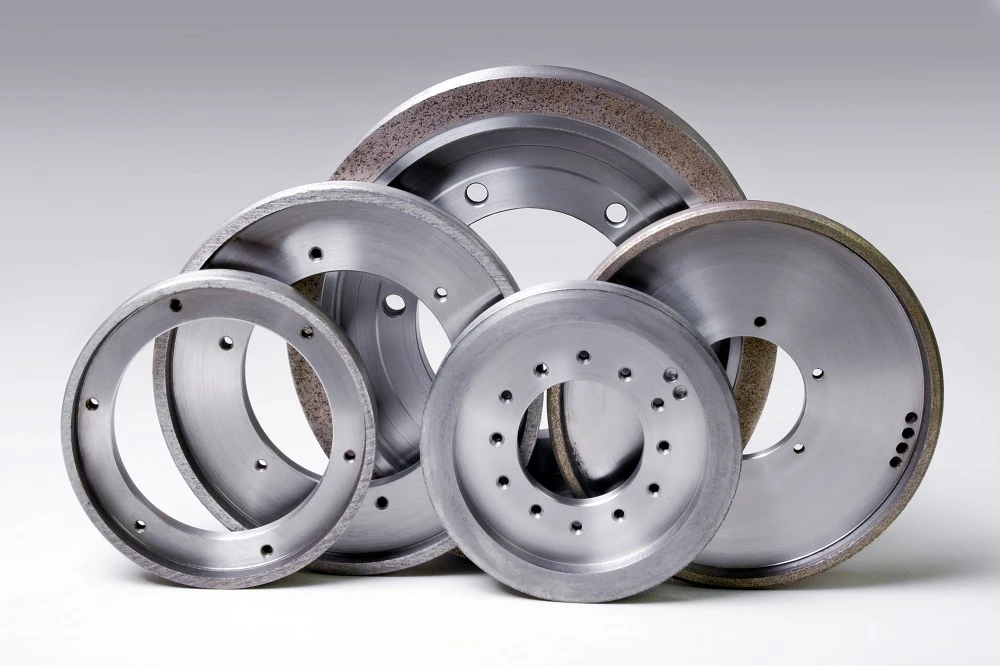

ล้อเจียรเพชรเป็นเครื่องมือเจียรที่มีประสิทธิภาพ ซึ่งใช้กันอย่างแพร่หลายในด้านการแปรรูปโลหะผสมแข็ง เซรามิก CBN และวัสดุที่มีความแข็งเป็นพิเศษอื่นๆ
วิธีการแต่งตัวและชดเชยอัตโนมัติของล้อเจียรเพชรจะกำหนดประสิทธิภาพของเครื่องเจียร CNC อัตโนมัติและกำหนดประสิทธิภาพการทำงานและอายุการใช้งานของล้อเจียรเป็นส่วนใหญ่
หลักการแต่งหินเจียรเพชร
วิธีการแต่งล้อเจียรเพชรเป็นปัจจัยสำคัญที่ส่งผลต่อประสิทธิภาพการเจียรของล้อ การเลือกวิธีการแต่งที่เหมาะสมจะส่งผลโดยตรงต่อคุณภาพพื้นผิวและความแม่นยำในการเจียรของชิ้นงาน
ในปัจจุบัน วิธีการแต่งกายที่ใช้กันทั่วไปสำหรับล้อเจียรเพชร ได้แก่ การแต่งกายด้วยไฟฟ้าออนไลน์ การแต่งกายด้วยล้อเจียรประกายไฟฟ้า การแต่งกายด้วยล้อเจียรถ้วย การแต่งกายด้วยสารประกอบทางไฟฟ้าเคมี-กล และการแต่งกายด้วยเลเซอร์
เนื่องจากวิธีการแต่งตัวของถ้วยล้อนั้นเรียบง่ายและใช้งานได้สะดวกกว่าวิธีการแต่งตัวแบบอื่น จึงได้นำเทคนิคการแต่งตัวถ้วยล้อ GC มาใช้ในเอกสารฉบับนี้เพื่อแต่งตัวล้อเพชรโดยอัตโนมัติ
การแต่งล้อเจียรเพชร ซึ่งเป็นสารกัดกร่อนชนิดหนึ่งที่มีความแข็งเป็นพิเศษ มักแบ่งออกเป็น 2 ขั้นตอน คือ การขึ้นรูปและการลับคม
วัตถุประสงค์ของการขึ้นรูปคือเพื่อขจัดข้อผิดพลาดของรูปร่างและข้อบกพร่องที่พื้นผิวของล้อเจียรหลังการติดตั้งครั้งแรกและเพื่อให้แน่ใจว่ารูปทรงเรขาคณิตของล้อเจียรมีความแม่นยำ
การลับคมเกิดจากการที่ล้อเจียรเกิดความเฉื่อยหลังจากใช้งานไประยะหนึ่ง เพื่อให้คมตัดยื่นออกมาจากสารยึดเกาะและมีความสูงที่เหมาะสม ควรเว้นระยะห่างระหว่างเมล็ดเจียรให้เพียงพอ และควรมีจำนวนเมล็ดเจียรที่มีประสิทธิภาพต่อหน่วยพื้นที่ให้มากที่สุด
วิธีการเจียรจานชามเพชรด้วย GC Cup Wheel
ในระหว่างการแต่งจริง ความสัมพันธ์ทางเรขาคณิตและรูปแบบการเคลื่อนไหวระหว่างล้อถ้วย GC และล้อชาม-เพชรจะแสดงอยู่ในรูปที่ 1 ล้อชาม-เพชรและสายพานเจียรล้อถ้วย GC จะถูกวางซ้อนกันและประกอบเข้าด้วยกันอย่างสมบูรณ์ สายพานทั้งสองจะหมุนด้วยความเร็วที่กำหนด อัตราส่วนความเร็วเชิงเส้นของล้อแต่งและล้อเจียรจะถูกตั้งไว้ที่ 8:1
ล้อแต่งได้รับการตรึง และล้อเพชรได้รับการแต่งและป้อนไปตามแกน เพื่อให้ล้อถ้วย GC และล้อเพชรชามสร้างการเจียรแบบขัดซึ่งกันและกัน
โดยการเจียรหน้าด้านปลายของล้อเจียรทั้งสองอัน อนุภาคขัดที่ผ่านการทำให้เฉื่อยของล้อเจียรเพชรจะถูกกำจัดออกเพื่อสร้างช่องว่างที่ทนต่อเศษโลหะ และพื้นผิวของล้อเจียรเพชรจะถูกลับคมใหม่เพื่อให้บรรลุวัตถุประสงค์ในการแต่งผิว
วิธีการควบคุมอัตโนมัติของการเจียรแต่งล้อ
ในการเจียร สภาพการสึกหรอของล้อเจียรเป็นปัจจัยสำคัญที่ส่งผลต่อคุณภาพในการเจียร
เครื่องเจียรเครื่องมือ NC สามารถตรวจสอบสถานะของล้อเจียรได้แบบเรียลไทม์ตลอดกระบวนการเจียรใบมีด
ปริมาตรและเวลาในการเจียรที่จำเป็นในการเอาออกด้วยการเจียรจะแตกต่างกันไป ขึ้นอยู่กับขนาดและวัสดุของใบมีดกลึง
เมื่อพิจารณาถึงปัจจัยทั้งหมดแล้ว ให้ตั้งช่วงเวลาการแต่งกายอัตโนมัติ
ด้วยการนับจำนวนครั้งของใบเจียรของล้อเจียรและเปรียบเทียบกับช่วงเวลาการแต่งที่ระบบตั้งไว้แบบเรียลไทม์
เมื่อเวลาในการบดถึงเวลาแต่งตัวที่ตั้งไว้ โมดูลแต่งตัวจะถูกเรียกโดยอัตโนมัติในโปรแกรม NC เพื่อดำเนินการแต่งตัวล้อเจียรโดยอัตโนมัติ
เพื่อให้แน่ใจถึงความปลอดภัยในการทำงานของเครื่องจักร วิธีการควบคุมยังรวมถึงการตรวจสอบอายุการใช้งานของล้อเจียรและอายุการใช้งานของล้อแต่งแบบเรียลไทม์ด้วย
ตราบใดที่ตรวจพบว่าการแต่งตัวอาจทำให้ล้อเจียรหรือล้อแต่งตัวมีความหนาถึงระดับคำเตือน เครื่องจะส่งสัญญาณเตือนโดยอัตโนมัติและหยุดเพื่อการประมวลผลด้วยตนเอง
หากล้อเจียรและล้อแต่งไม่ถึงความหนาที่กำหนด การแต่งก็จะดำเนินไปได้อย่างราบรื่น
หลังจากการแต่งแล้ว ค่าชดเชยของการแต่งล้อเจียรจะถูกส่งออกผ่านการประมวลผลข้อมูล
วิธีการชดเชยการเจียรแต่งล้อ
ความสม่ำเสมอของขนาดชิ้นงานขึ้นอยู่กับความสม่ำเสมอของสถานะของระบบกระบวนการเป็นหลัก
หลังจากที่ล้อเจียรได้รับการแต่งแล้วครั้งหนึ่ง ความหนาของสารกัดกร่อนจะลดลงและหน้าปลายของล้อเจียรจะเปลี่ยนไปยังตำแหน่งการสอบเทียบที่กำหนด ซึ่งนำไปสู่การเปลี่ยนแปลงของสถานะของระบบกระบวนการทั้งหมดและขนาดของชิ้นงานที่ต้องประมวลผล ดังนั้นจึงไม่สามารถรับประกันความสม่ำเสมอของขนาดได้
ดังนั้นจึงเป็นสิ่งสำคัญที่จะชดเชยล้อเจียรหลังจากการแต่ง
การวิเคราะห์กระบวนการแต่งล้อเจียรคือการเจียรสารกัดกร่อนสองชนิดร่วมกัน ความหนาของสารกัดกร่อนของล้อเจียรจะไม่เพียงแต่ลดลง แต่ความหนาของสารกัดกร่อนของล้อแต่งก็จะลดลงด้วยเช่นกัน ซึ่งเป็นผลจากการดำเนินการอย่างครอบคลุม
ดังนั้นวิธีการชดเชยการเจียรล้อจึงถูกกำหนดโดยการทดสอบหลายครั้ง
ความแข็งและความต้านทานการสึกหรอของล้อเจียรเพชรนั้นสูงกว่าล้อแต่งถ้วย GC มาก
สามารถคาดการณ์ได้ว่าในระหว่างกระบวนการแต่งตัว ความหนาของสารกัดกร่อนที่ลดลงโดยล้อเจียรเพชรจะน้อยกว่าความหนาของสารกัดกร่อนที่ลดลงโดยล้อแต่งมาก
ดังแสดงในรูปที่ 4 ล้อแต่งจะยึดอยู่ในตำแหน่งที่แน่นอน ในระหว่างการแต่ง ล้อเจียรจะเลื่อนปริมาณการแต่งไปตามทิศทางการป้อน เนื่องจากการโต้ตอบระหว่างการเจียร ความหนาของล้อเจียรและล้อแต่งจะลดลงพร้อมๆ กัน
ความสัมพันธ์ระหว่างทั้งสองคือ: ปริมาณการแต่งลดลง=ของล้อเจียร การลดล้อแต่ง
เพื่อให้แน่ใจว่าขนาดของชิ้นงานที่จะประมวลผลมีความสม่ำเสมอ ควรชดเชยการลดลงของล้อเจียรหลังจากการแต่ง
ข้อมูลการทดสอบการแต่งตัวจริงแสดงให้เห็นว่าเมื่อปริมาณการแต่งตัวคือ {{0}}.03 มม. การบางลงของล้อเจียรจะอยู่ที่ 0.0015 มม. และการบางลงของล้อแต่งตัวจะอยู่ที่ 0.0275 มม.
