วิธีการประมวลผลตลับลูกปืนที่มีความแม่นยำสูง

การเจียรแบบความแม่นยำสูงคืออะไร?
การเจียรแบบความแม่นยำสูงคือการเคลื่อนไหวของฟีดชนิดหนึ่งเพื่อให้เกิดการเจียรขนาดเล็กของกระบวนการตกแต่งขั้นสุดท้าย โดยทั่วไปแล้ว พื้นผิวก่อนการกลึงแบบละเอียดจะเป็นการกลึงและการเจียรที่มีความแม่นยำ

โดยเฉพาะอย่างยิ่งหมายถึงในสภาวะการหล่อลื่นและการระบายความร้อนที่ดี ด้วยสารกัดกร่อนเม็ดละเอียด (whet) ที่จะออกแรงกดเล็กน้อยบนชิ้นงาน และในทิศทางการหมุนของชิ้นงานแห้งแนวตั้ง การหมุนด้วยความเร็วของชิ้นงานที่แน่นอนสำหรับการเคลื่อนไหวแบบแกว่งไปมาที่รวดเร็วและสั้นของวิธีการประมวลผลการตกแต่ง

การเจียรแบบความแม่นยำสูงเป็นกระบวนการกลึงแบบดั้งเดิมที่ใช้การเจียรด้วยหินลับที่มีความถี่สูงซึ่งมีขนาดเล็ก โดยมีเป้าหมายเพื่อปรับปรุงคุณภาพพื้นผิวของชิ้นงาน มีการใช้กันอย่างแพร่หลายในอุตสาหกรรมต่างๆ เช่น ตลับลูกปืน ยานยนต์ ระบบไฮดรอลิก และระบบนิวแมติกส์ โดยเฉพาะอย่างยิ่งในอุตสาหกรรมตลับลูกปืน ปัจจุบันเป็นกระบวนการกลึงขั้นสุดท้ายหลักของพื้นผิวการทำงานด้านในของตลับลูกปืน

เครื่องจักรกลที่มีความแม่นยำสูงแบบตลับลูกปืนคืออะไร?

การเคลือบตลับลูกปืนแบบพิเศษ หรือที่เรียกว่าการเคลือบแบบพิเศษ เป็นกระบวนการเจียรแบบละเอียด สำหรับตลับลูกปืนที่มีความแม่นยำสูง โดยทั่วไปแล้ว พื้นผิวลูกกลิ้งแบบวงแหวนและพื้นผิวการทำงานของตัวลูกกลิ้งจะต้องได้รับการเคลือบแบบพิเศษ
เครื่องจักรกลแบบอัลตราฟินิชมีอุปกรณ์การประมวลผลที่แตกต่างกัน หลักการประมวลผลไม่เหมือนกัน เพื่อให้บรรลุข้อกำหนดความแม่นยำทางเรขาคณิต ข้อกำหนดคุณภาพพื้นผิว จำเป็นต้องพิจารณาอุปกรณ์ เครื่องมือ หินลับ ของเหลวสำหรับเจียร และแม้แต่ชิ้นส่วนแบริ่งของกระบวนการเจียร

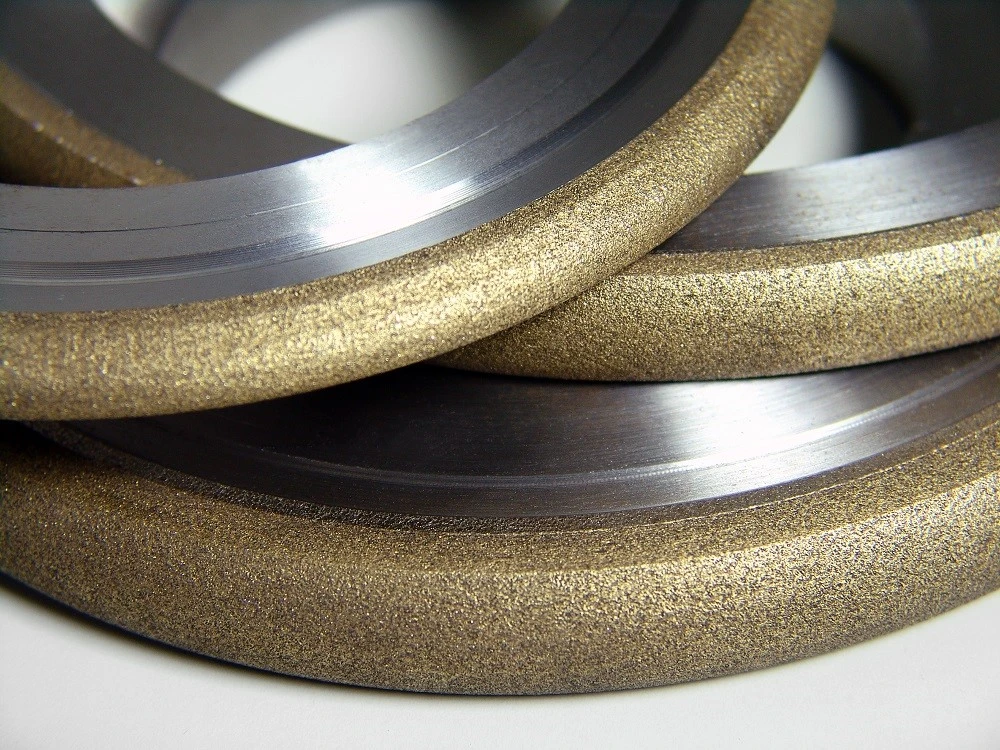

Moresuperhard นำเสนอล้อเจียรสำหรับการเจียรแบบ ID, OD, การเจียรแบบไม่มีศูนย์กลาง การขัดผิวละเอียด และการขัดเงา รวมไปถึงเครื่องมือแต่งเพชรและ CBN สำหรับการเจียรแหวนลูกปืนและล้อโปรไฟล์

บทบาทของเครื่องจักรกลที่มีความแม่นยำสูงในการรับน้ำหนักตลับลูกปืนคืออะไร?

ในกระบวนการผลิตตลับลูกปืนแบบกลิ้ง การประมวลผลแหวนตลับลูกปืนที่มีความแม่นยำสูงจะอยู่ในขั้นตอนท้ายของกระบวนการ เพื่อลดหรือขจัดคราบฝังแน่นที่เกิดจากการเบี่ยงเบนแบบวงกลม ซ่อมแซมรูปร่างของข้อผิดพลาดของช่อง ปรับปรุงความหยาบของพื้นผิว ปรับปรุงคุณสมบัติทางกายภาพและทางกล ลดการสั่นสะเทือนและเสียงรบกวนของพื้นผิวตลับลูกปืน ปรับปรุงอายุการใช้งานของตลับลูกปืน มีบทบาทสำคัญ โดยเฉพาะอย่างยิ่งดังต่อไปนี้:
1. สามารถลดระดับระลอกคลื่นได้อย่างมีประสิทธิภาพ
ในกระบวนการขัดผิวแบบพิเศษ เพื่อให้แน่ใจว่าหินลับจะสัมผัสกับจุดสูงสุดเสมอและไม่สัมผัสกับร่อง ส่วนโค้งของการสัมผัสระหว่างหินลับกับชิ้นงานจะต้องมากกว่าหรือเท่ากับความยาวคลื่นของรอยหยักบนพื้นผิวของชิ้นงาน ด้วยวิธีนี้ แรงกดสัมผัสของจุดสูงสุดจะมากขึ้น และจุดสูงสุดนูนจะถูกกำจัดออกไป ทำให้รอยหยักลดลง
2. ปรับปรุงข้อผิดพลาดของรูปร่างร่องของรางวิ่งลูกปืน
ความแม่นยำระดับสุดยอดสามารถปรับปรุงข้อผิดพลาดของรูปร่างร่องได้อย่างมีประสิทธิภาพประมาณ 30%
3. สามารถสร้างแรงกดทับบนพื้นผิวที่ผ่านการขัดละเอียดเป็นพิเศษได้
ในกระบวนการตกแต่งแบบซุปเปอร์ฟินิช จะเกิดการเสียรูปพลาสติกแบบเย็นหลัก ซึ่งทำให้เกิดแรงอัดตกค้างบนพื้นผิวของชิ้นงานหลังการตกแต่งแบบซุปเปอร์ฟินิช

4. สามารถเพิ่มพื้นที่สัมผัสของพื้นผิวการทำงานของวงแหวนได้

หลังการเจียรแบบความแม่นยำสูงพิเศษ พื้นที่รองรับการสัมผัสของพื้นผิวการทำงานของแหวนลูกปืนสามารถเพิ่มจาก 15%- 40% เป็น 80% – 95% หลังจากการเจียร

การวิเคราะห์กระบวนการกลึงที่มีความแม่นยำสูงของตลับลูกปืน

เครื่องจักรกลที่มีความแม่นยำสูงสำหรับตลับลูกปืนสามารถแบ่งออกได้เป็น 3 ขั้นตอนโดยทั่วไป:

1. การตัด

เมื่อพื้นผิวของหินลับและส่วนนูนหยาบของพื้นผิวรางวิ่งสัมผัสกัน เนื่องจากพื้นที่สัมผัสเล็ก แรงที่กระทำต่อพื้นที่หน่วยจึงมีขนาดใหญ่ ภายใต้แรงกดดันบางอย่าง หินลับจะต้องรับผล "การตัดย้อนกลับ" ของชิ้นงานลูกปืนก่อน ดังนั้นส่วนหนึ่งของพื้นผิวหินลับจะสึกกร่อนและแตกหัก เผยให้เห็นส่วนแหลมคมและขอบที่คมใหม่ ในเวลาเดียวกัน ส่วนนูนของพื้นผิวของชิ้นงานลูกปืนจะถูกตัดอย่างรวดเร็ว และส่วนนูนและชั้นการเสื่อมสภาพจากการเจียรบนพื้นผิวของชิ้นงานลูกปืนจะถูกกำจัดออกด้วยการกระทำของการตัดและการตัดย้อนกลับ ขั้นตอนนี้เรียกว่าขั้นตอนการตัด ซึ่งค่าเผื่อโลหะส่วนใหญ่จะถูกกำจัดออกไป

2. ระยะตัดลูกปืนครึ่งหนึ่ง

ในขณะที่การประมวลผลดำเนินต่อไป พื้นผิวของชิ้นงานลูกปืนจะค่อยๆ เรียบลง

ในขณะนี้ พื้นที่สัมผัสระหว่างหินลับและพื้นผิวชิ้นงานจะเพิ่มขึ้น แรงกดต่อหน่วยพื้นที่ลดลง ความลึกของการตัดลดลง และความสามารถในการตัดลดลง

ในเวลาเดียวกัน รูพรุนบนพื้นผิวของหินลับก็ถูกปิดกั้น และหินลับก็อยู่ในสถานะกึ่งตัด ขั้นตอนนี้เรียกว่าขั้นตอนการตัดครึ่งหนึ่งของการตกแต่งตลับลูกปืน ซึ่งรอยตัดบนพื้นผิวของชิ้นงานตลับลูกปืนจะตื้นขึ้นและเงาจะเข้มขึ้น

3. การกลึงลูกปืน
ขั้นตอนนี้สามารถแบ่งได้เป็น 2 ขั้นตอน ขั้นแรกคือ ระยะเปลี่ยนผ่านของการเจียร และขั้นที่สองคือการเจียรหลังจากหยุดการตัด

ระยะเปลี่ยนผ่านของการบด:

อนุภาคขัดจากการลดลง ขอบขัดถูกบด ออกไซด์ของเศษหินเริ่มฝังในช่องว่างของหินลับ ผงขัดอุดตันรูพรุนของหินลับ ทำให้อนุภาคขัดสามารถตัดได้อย่างอ่อนแรงเท่านั้น ร่วมกับการอัดขึ้นรูปและการขัด จากนั้นความหยาบของพื้นผิวชิ้นงานก็ลดลงอย่างรวดเร็ว พื้นผิวของหินลับมีออกไซด์ของเศษหินสีดำเกาะอยู่

หยุดการตัดการบด:

เมื่อแรงเสียดทานของหินน้ำมันและชิ้นงานเรียบ พื้นที่สัมผัสจะเพิ่มขึ้นอย่างมาก แรงดันลดลง สารกัดกร่อนไม่สามารถทะลุผ่านฟิล์มน้ำมันและการสัมผัสชิ้นงานได้ เมื่อแรงดันของฟิล์มน้ำมันบนพื้นผิวรองรับและแรงดันของหินลับมีความสมดุล หินลับจะลอยอยู่ ในระหว่างการก่อตัวของฟิล์มน้ำมัน ในเวลานี้จะไม่มีผลในการตัด ขั้นตอนนี้เป็นเอกลักษณ์เฉพาะของการตกแต่งขั้นสูง
