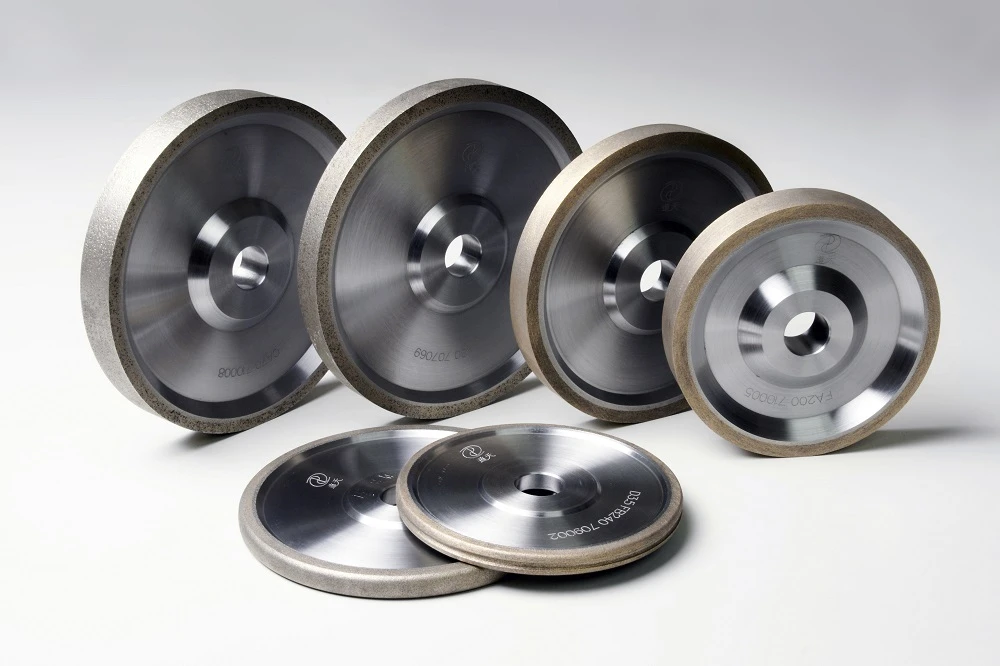

วิธีใช้ล้อเจียร CBN

พื้นผิวล้อเจียร CBN ส่วนใหญ่ทําจากโลหะ, และเมื่อล้อเจียร CBN กําลังบด, พลังงานความร้อนส่วนใหญ่จะถูกส่งไปยังทิศทางของล้อเจียร. ดังนั้น, ในกระบวนการบด, พลังงานความร้อนจะถูกถ่ายโอนไปยังล้อเจียรอย่างต่อเนื่อง. เมทริกซ์โลหะจะเริ่มขยายตัวเมื่อความร้อนสะสม

เนื่องจากระยะห่างระหว่างแต่ละตําแหน่งของล้อเจียรและจุดเจียรที่อยู่ตรงกลางของแหล่งความร้อนนั้นแตกต่างกัน, ระดับการขยายตัวของแต่ละตําแหน่งก็แตกต่างกันเช่นกัน, ความกลมของล้อเจียรหายไป, และอาจมี "การสั่นสะเทือน" และปัญหาอื่นๆ!

นอกจากนี้การขยายตัวทางความร้อนจะเปลี่ยนปริมาณฟีดที่ตั้งไว้เดิมด้วย ตัวอย่างเช่นฟีดชุดดั้งเดิมคือ 0.01 มม. หลังจากฟีดการขยายตัวทางความร้อนอาจกลายเป็น 0.03 มม. ความแม่นยําของมิติไม่ใช่เรื่องง่ายที่จะบรรลุ

ดังที่ได้กล่าวไว้ก่อนหน้านี้การขัด CBN นั้นมีฤทธิ์กัดกร่อนทั่วไปมากกว่าประกอบกับรูปร่างก็คมกว่าเช่นกันแม้ว่าแรงตัดจะดี แต่ถ้าคุณเลือกขนาดเดียวกับการขัดทั่วไปความหยาบของพื้นผิวการเจียรจะหยาบเกินไป (ใกล้เคียงกับผลของการตัด)

ดังนั้นในการใช้งานทางเลือกของความละเอียด CBN จะเป็น 3 ~ 4 คําสั่งซื้อที่ละเอียดกว่าล้อเจียรทั่วไปเช่นความละเอียดของล้อเจียรทั่วไปคือ 80 # CBN จะเลือก 140 # หรือ 170 #
อย่างไรก็ตามสิ่งนี้จะเพิ่มความยากลําบากในการให้อาหารเนื่องจากปริมาณการให้อาหารที่เหมาะสมอยู่ที่ประมาณ 1/10 ของเส้นผ่านศูนย์กลางของเมล็ดที่มีฤทธิ์กัดกร่อน เมื่อขนาดอนุภาคที่เลือกมีขนาดเล็กเส้นผ่านศูนย์กลางของเมล็ดขัดก็มีขนาดเล็กเช่นกันและช่วงการให้อาหารจะแคบลงตามนั้น

นอกจากนี้พันธะของล้อเจียร CBN นั้นแข็งแกร่งกว่าล้อเจียรทั่วไปและเอฟเฟกต์การลับคมตัวเองนั้นช้าซึ่งจะทําให้สถานการณ์นี้แย่ลง
เพื่อหลีกเลี่ยงปัญหาข้างต้นผู้ปฏิบัติงานจํานวนมากจะเลือกที่จะ "ชะลอความเร็วของล้อเจียร" เพื่อหลีกเลี่ยงการไหม้และปัญหาอื่น ๆ อย่างไรก็ตาม CBN มีโครงสร้างการบดขนาดเล็กและความเร็วที่ช้าเกินไปไม่เอื้อต่อการเล่นลักษณะและข้อดีของ CBN จะลดอัตราส่วนการเจียรและลดอายุการใช้งานของล้อเจียร

โซ ลู ชั่น:

เปลี่ยนตัวล้อโลหะเป็นวัสดุอื่นที่จะไม่ขยายตัวทางความร้อนเนื่องจากอุณหภูมิ: เช่นเซรามิกส์ เพื่อแก้ปัญหาการขยายตัวของความร้อนของแผ่นโลหะด้านในการสูญเสียความกลม
หรือคุณสามารถเลือกสารยึดเกาะชนิดพิเศษชนิดใหม่ที่มีรูขุมขนจํานวนมาก: ผ่านบทบาทของรูขุมขนเพื่อให้ได้ผลของการกระจายความร้อน ในเวลาเดียวกันเนื่องจากพื้นที่สัมผัสลดลงความต้านทานการบดจะลดลงและอุณหภูมิการเจียรก็จะลดลงเช่นกัน
